Hallo

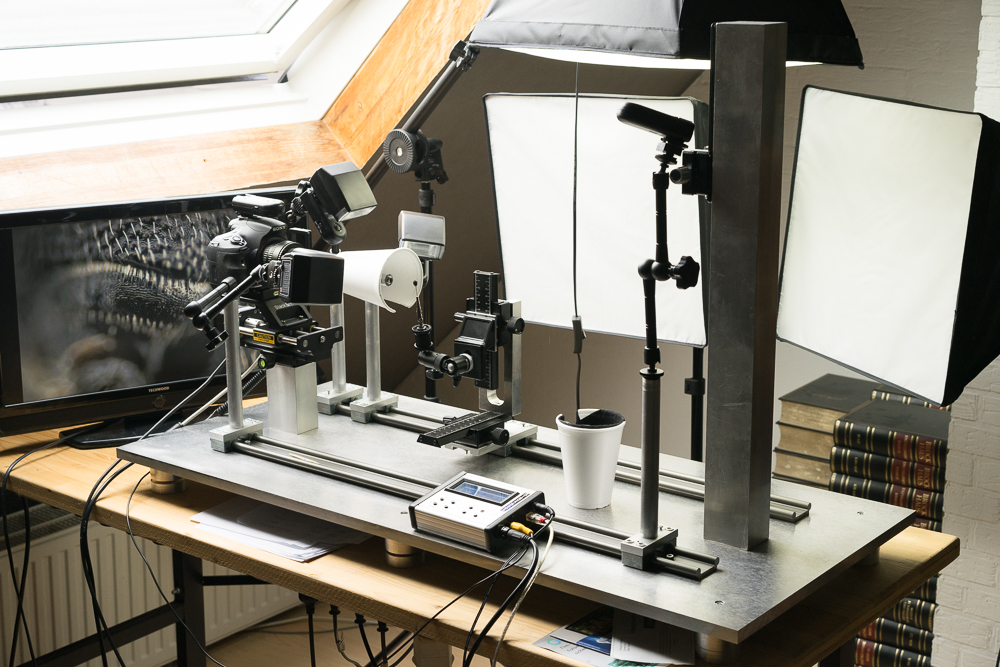

Als Frischling hier, möchte ich Euch erst einmal mein Stacking-Setup vorstellen.
Alles hat sich langsam entwickelt und nach einem Jahr ist dass das Ergebnis.

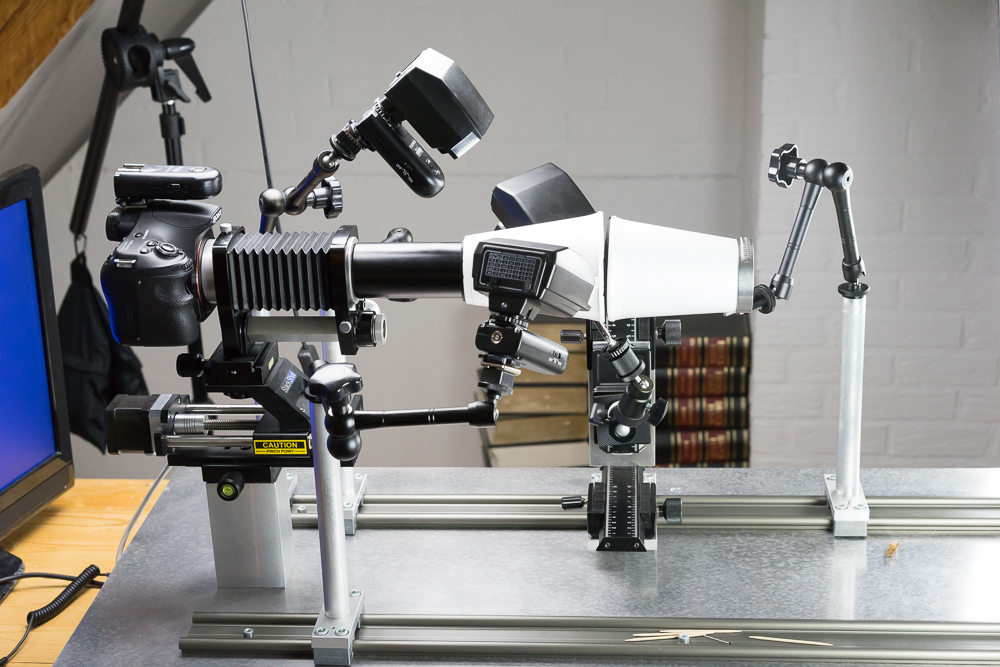

Ich arbeite wie so viele mit einem Stackshot von Cognisys, darauf die Kamera mit verschiedenen Vorsätzen wie Balgen, Focus Helicoil oder/und festen Tubusverlängerungen welche wahlweise in 100, 200 und 300 mm vorliegen.

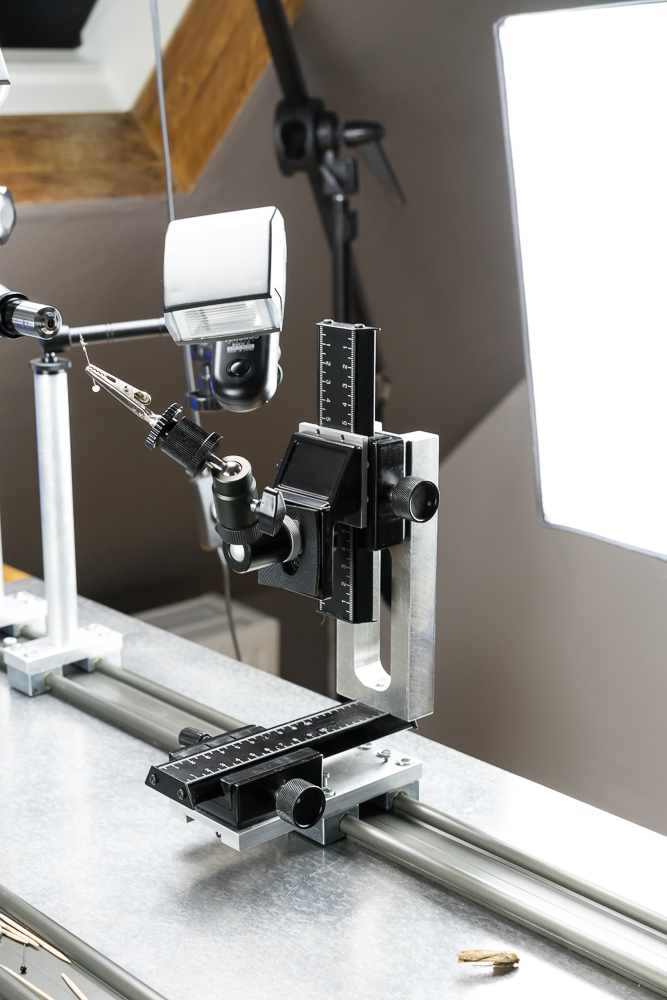

Das Objekt verstelle ich manuell in XYZ und mit einer "Kugelkopfgelenkarmkonstruktion". die mich beim Ausrichten bei ABM's größer 10 um den Verstand bringt.

Geblitzt wird mit bis zu 4 China Böllern welche sich in der Leistung nicht einstellen lassen so, dass hier alles über den Abstand geregelt wird.
Zumindest hängen keine Kabel im Weg, denn alles läuft über mehrere Yongnuo RF-603CII Funken, welche an meiner Sony über den Blitz-Mittelkontakt zuverlässig auslösen.

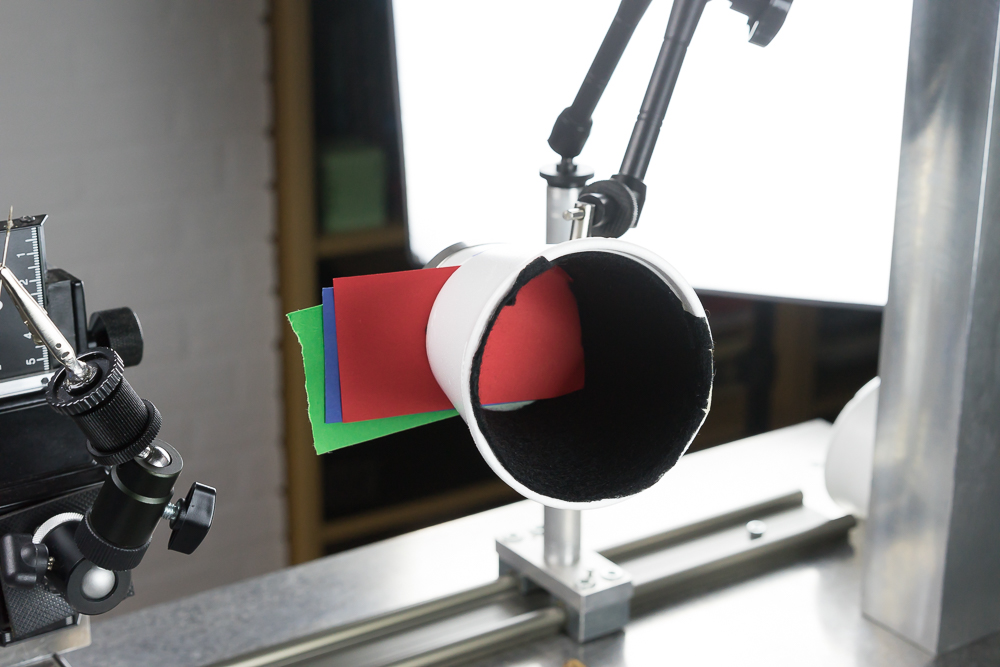

Meine neueste Errungenschaft ist mein DYI-Hintergrundbecher. Da ich vermutlich infolge von übermäßigen Reflexionen meines ALU-Tisches nur selten einen sauberen Hintergrund hinbekommen habe, ist dieser Becher jetzt die Lösung, inklusive verschiedenfarbiger Papstreifen welche nach Bedarf einfach gewechselt werden.

Objektivmäßig stehe ich noch ganz am Anfang meiner Sammlung, die da sind:
- Schneider Kreuznach APO Componon 40/2.8
- Schneider Kreuznach Componon 50/4 (mein 3,50€ ebay Liebling)
- CZJ Semiplan 6,3 / 0,16 / 160
- aus Jena aber kein CZJ? Achromat 10/0,25 / 160

Natürlich geht es immer weiter, meine nächsten geplanten Optimierungen sind eine Dose schwarzer Mattlack um die Reflexionen besser in Griff zu bekommen und ein "Panoramateller" für meine XYZ Verstellung um das Ausrichten über meine aktuelle Kugelkopfkonstruktion zu erleichtern.

Dankbar über zusätzlich Tipps und Anregungen.

Grüße
René






zuletzt bearbeitet 01.11.2016 19:33 | nach oben springen

#2

RE: Meine Baustelle

in Die Focus-Stacking Setups unserer Mitglieder 01.11.2016 19:46
von goethe19 (gelöscht)
avatar

Hi Rene´,
da bist Du wesentlich weiter, wie ich am Anfang war - nämlich alles aus Holz, und das ginge auch. Zwischenzeitlich ist alles aus Stahl und massiv geworden - dadurch wird das Grundmaterial deutlich besser. Das Ist ja bei Dir schon so, also damit sollte es klappen - hier bei uns kannst Du aber viel durch Abschauen nachbessern..............wenn Du magst.


--------------------------------------------------------------------

Auf der Suche nach der optimalen Beleuchtung.....


Grüsse
Wolfgang
nach oben springen

#3

RE: Meine Baustelle

in Die Focus-Stacking Setups unserer Mitglieder 01.11.2016 19:57
von RheinweibAdministratorin | 1.843 Beiträge

Hallo René (und andere)
was habt Ihr alle für luxuriöse Edel-Setups. "Baustelle" is gut
Sieht alles sehr solide und gut geplant aus.

LG
Heike


"Wer immer tut, was er schon kann, bleibt immer das, was er schon ist" Henry Ford
Makrofotografie-Online
Virtual-Microscope
nach oben springen

#4

RE: Meine Baustelle

in Die Focus-Stacking Setups unserer Mitglieder 01.11.2016 20:02
von Adalbert | 2.799 Beiträge

Hallo René,

Dein Setup sieht super aus!
(meine bescheidene Ausrüstung ist immer noch aus Holz :-(

Zitat
“und ein "Panoramateller" für meine XYZ Verstellung um das Ausrichten über meine aktuelle Kugelkopfkonstruktion zu erleichtern“


Wenn es nicht unbedingt ein Panorama sein muss, dann schau Dir das bitte an:
http://www.ebay.de/itm/XYZ-Linear-Stage-...bgAAOSwXeJYCKrE
Davon gibt es zwei Varianten 60mm und 40mm.
Bei großen ABMs wirst Du es einfach mögen :-)

Danke und Gruß,
Adi

nach oben springen

#5

RE: Meine Baustelle

in Die Focus-Stacking Setups unserer Mitglieder 01.11.2016 20:13
von RheinweibAdministratorin | 1.843 Beiträge

Zitat von Adalbert im Beitrag #4


(meine bescheidene Ausrüstung ist immer noch aus Holz :-(




Adi, mach Dir nichts draus, meine in Teilen auch, aber auch die funktionieren gut.

LG
Heike


"Wer immer tut, was er schon kann, bleibt immer das, was er schon ist" Henry Ford
Makrofotografie-Online
Virtual-Microscope
nach oben springen

#6

RE: Meine Baustelle

in Die Focus-Stacking Setups unserer Mitglieder 01.11.2016 20:53
von FunnyRS | 97 Beiträge

Zitat von Adalbert im Beitrag #4


..........

Zitat
“und ein "Panoramateller" für meine XYZ Verstellung um das Ausrichten über meine aktuelle Kugelkopfkonstruktion zu erleichtern“

Wenn es nicht unbedingt ein Panorama sein muss, dann schau Dir das bitte an:
http://www.ebay.de/itm/XYZ-Linear-Stage-...bgAAOSwXeJYCKrE
Davon gibt es zwei Varianten 60mm und 40mm.
Bei großen ABMs wirst Du es einfach mögen :-)

Danke und Gruß,
Adi



Hallo Adi

Genau sowas habe ich immer gesucht, vor allem zu einem bezahlbaren Preis.
Habe diese Art Einstelltische bei Thorlabs gesehen, aber für ein Hobby zu teuer.

Das Drehen muss ich aber trotzdem noch da drunter packen.

Gruß
René

Klasse

nach oben springen

#7

RE: Meine Baustelle

in Die Focus-Stacking Setups unserer Mitglieder 01.11.2016 21:28
von stekki | 1.341 Beiträge

Ich denke, eine Holzkonstruktion muss nicht zwangsläufig instabil sein.
Aber zugegeben, das, was hier zu sehen ist, sieht sehr gut aus.
Viel Erfolg damit.


VG Ekki
nach oben springen

#8

RE: Meine Baustelle

in Die Focus-Stacking Setups unserer Mitglieder 02.11.2016 07:00
von makrosucht | 2.567 Beiträge

Hi René

das sieht sehr stabil aus, ich nutze einen ähnlichen yxz tisch
von Ebay wie Adi verlinkt hat, die dinger sind gold wert.

Mal ne frage, hast du in deinen Stackshot ne andere Welle
eingebaut? da ist hinten an der welle so ein etwas dickeres
silbernes dingens und direkt hinter dem motor ist
eine silberne platte. Das ist bei mir nicht so. Daher meine Frage.


Vergleichen....macht vieles klarer!

Cheeeeeers....Alex :-)

FB - FC - Flickr

nach oben springen

#9

RE: Meine Baustelle

in Die Focus-Stacking Setups unserer Mitglieder 02.11.2016 10:43
von KurtCo-Admin | 1.140 Beiträge

Hallo Wolfgang
Sehr informativ sind deine Bilder, sieht alles doch schon recht gut aus.
Im Vergleich zu Metall, überträgt Holz den Körperschall weniger gut, leitet also Vibrationen weniger stark weiter.
Dies vor allem bei hohen Frequenzen, das wären die schnellen Bewegungen die uns stören.
Bei kurzer Belichtungszeit (Abbrennzeit) stören die langsamen Bewegungen die das Holz überträgt weniger.

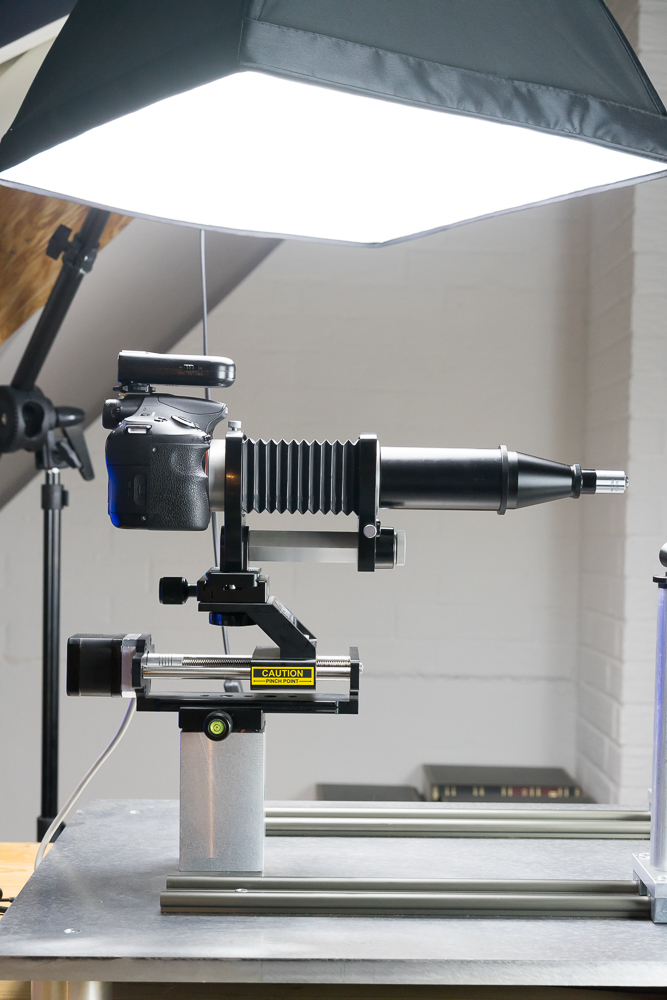

Bei deinem zweiten Bild, kann man gut die Wegstrecke von Objektiv Frontlinse, Tubus, Balgen, Kamera, StackShot, Tisch und dann wieder rauf zum Objekt verfolgen.
